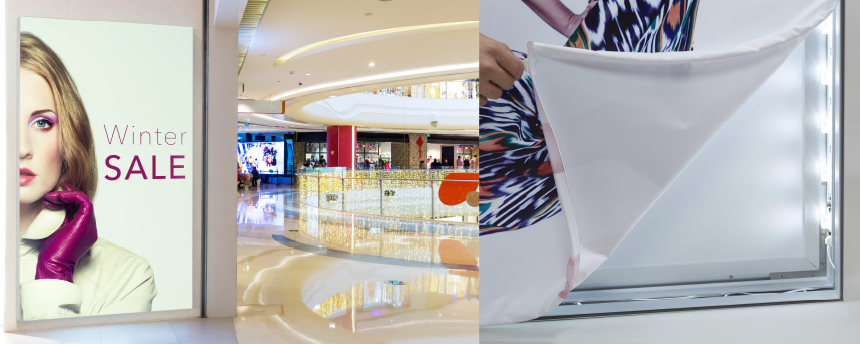

サインアーテック ファブリックフレーム®（LEDパネル）とは「誰でも簡単に表示生地の交換ができる」軽量アルミフレームです。
洗練されたフレームデザインは、安心の国産製で、正面から見るとあたかも表示生地のグラフィックだけが掲示されているようなスタイリッシュな印象となります。
自立タイプのほか、壁掛けや天吊りタイプなどご用意しておりますので、様々なシーンでお使いいただけます。
サインアーテック ファブリックフレーム®︎の用途
- 商業施設／店舗／ショーウィンドウ／飲食店／ホテル等の空間演出や宣伝ツール
サインアーテック ファブリックフレーム®︎のLEDシステム
エッジライト
高拡散レンズを搭載した1球3WのHi-Power LEDをモジュール化。片面照射距離は1000～1300mmが可能です。
モジュールは、最高6球タイプから最小3球タイプをご用意、任意の長さに最適な配置を実施します。
- 絵柄により照射距離は変化します。ご相談ください。
- 写真は6球タイプです。
バックライト
1WバックライトLEDはフレーム厚55mm/80mmどちらでも使用することができます。
1.8W 2in1wide LEDはフレーム厚80mmのみ対応です。
- 比較画像左:1WバックライトLED
- 比較画像右:1.8W 2in1wide LED
- 2024年8月より、バックライト方式は取り付ける際、電気工事士による結線が必要となります。詳細はこちら
-
バックライトの比較画像 画像をクリックタップすると拡大します
-
1WバックライトLEDAC100V
-
1.8W 2in1wide LEDAC100V
電源トランス
消費電力に合わせて最適かつ安全な数値を計算しご提案します。
用途、現場によって必要な配線の長さや太さなどもご要望に合わせて調整します。
サインアーテック ファブリックフレーム®︎のバリエーション
従来のサインと比較して交換が手軽なサインアーテックのファブリックフレームは、様々なシーンでお使いいただけるように、壁掛け、自立式、天吊りの3種類をご用意しております。フレームの大きさはご希望のサイズに合わせて作成致します！
内照式のほか、内照はせず、手軽にバナーを交換したい！という方のために非内照式もご用意しております。
バナーを両面に取り付けることも可能です。（フレームタイプにより異なります、詳細は下の適合表をご確認ください。）
各フレームタイプの使用イメージ
- 壁掛
- 自立
- 天吊
各フレームタイプの適合表
| フレームタイプ | バナー取付面 | LED有/無 | LEDの種類 | フレーム厚 |
|---|---|---|---|---|
| 壁掛タイプ | 片面 | 選択可 | エッジライト/バックライト | 55mm/80mm |
| 自立タイプ | 両面 | 選択可 | エッジライト | 80mm |
| 天吊タイプ | 両面 | 選択可 | エッジライト | 55mm/80mm |
- フレームサイズによっては、バックボード（背板）が分割になります。
- 長辺が3700mmを超える場合は、フレームは分割した上でジョイントバー繋ぎとなります。
- 自立タイプはスタンド形状もお選びいただくことができます。詳細はお問い合わせください。
- LED電球は、3000k / 5000k / 6500k の３種類の色温度をお選びいただけます。
- 一般に販売されている蛍光灯はおもに「電球色」「昼白色」「昼光色」があり、LED照明もこれに準じています。
目安としては、数値が低いほど黄色味を帯びた白に、高いほど青みがかった白になります - 下記表はお使いのモニター、ディスプレイにより色の見え方が異なる場合があるため目安として参考にしてください。
| 電球色 | 昼白色 | 昼光色 | ||
|---|---|---|---|---|
| 3000K | 5000K | 6500K | ||
サインアーテック ファブリックフレーム®︎で使える生地（メディア）詳細
最高1200dpiの解像度で高精細なビジュアルイメージを再現します。
生地素材はいずれもポリエステルベースのため軽くて洗練されたイメージとなり、内照電飾タイプについても独自のカラーマネジメント技術によってファブリック系生地に最適化された、高濃度で鮮やかなプリントを実現。
- クリックタップすると詳細が表示されます。
電飾ファブリック防炎○
| 特徴 | サインアーテックファブリックフレーム®︎専用生地。 伸縮性のある生地の周囲にシリコンゴムを縫いつけ、専用のフレームに押し込み使用します。 |
|---|---|
| 素材 | ポリエステル |
| 厚み | 0.13mm |
| 重さ | 135ｇ/㎡ |
| 印刷機種別 | 溶剤系（エコソルベント）：× UV：○ ラテックス：× 昇華（ダイレクト）：× |
| 使用場所 | 屋内○／屋外× |

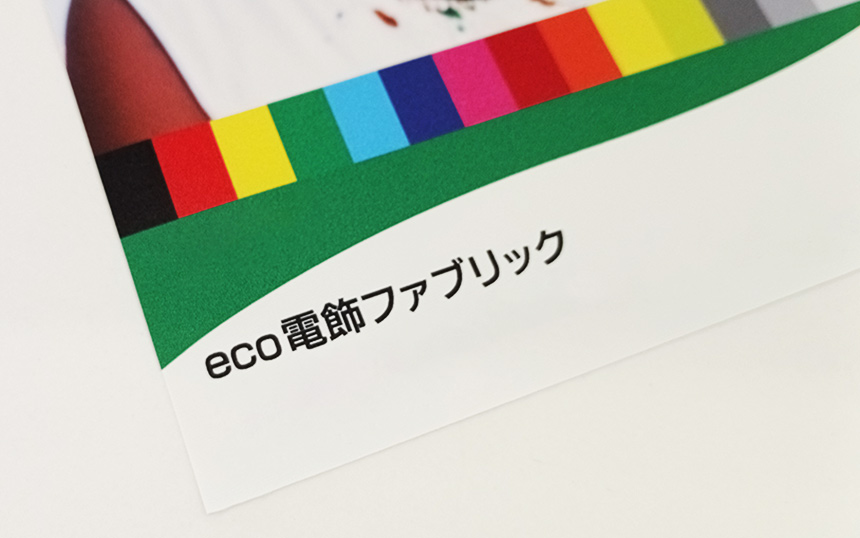

eco電飾ファブリック防炎○
| 特徴 |
サインアーテックファブリックフレーム®︎専用生地のecoタイプ。
|
|---|---|
| 素材 | 100％リサイクルペットボトル |
| 厚み | 0.12mm |
| 重さ | 120ｇ/㎡ |
| 印刷機種別 | 溶剤系（エコソルベント）：× UV：○ ラテックス：× 昇華（ダイレクト）：× |
| 使用場所 | 屋内○／屋外× |
サインアーテック ファブリックフレーム®︎の加工方法
長年のノウハウを蓄積した当社独自の加工技術は、熟練の技術者がこのシステムの要である専用シリコンゴムと生地の縫製を最適化した数値で加工。数量のある案件も品質の安定化を図ります。
専用のシリコンゴムを生地の四辺端部に縫製加工することで、生地交換が誰でも容易に行える設計になっております。そのため、リテールショップにある季節ごとのキャンペーンや時間ごとのセール告知など、ひとつのデザインでは伝えられないビジュアルを専門の職人さんを必要とせずに掲示と交換を可能にします。
- 裁縫の様子
- 裏面
- 表面（生地取り外し用のつまみがつきます）
サインアーテック ファブリックフレーム®︎の制作の流れ
- 1
- データご入稿
- お持ちのデータをご入稿ください。
- 入稿方法はこちらをご参照ください。
- 2
- フレーム作成/プリント
- フレームは国内の提携メーカーにて作成致します。（短納期も対応可！）
- プリントは当社の「EfiVutek GS5000r」を使用して行います。
- 3
- 縫製加工
- プリントした生地に、社内にて専用シリコンゴムを縫製加工します。
- 4
- 最終確認→出荷
- 完成したフレームに加工済みの生地を取り付けます。
- ここで問題がないことを確認し、厳重な梱包を施し出荷致します。
- 5
- 商品到着
- 品質管理には万全を期しておりますが、万が一破損・汚損などございましたら、
お手数をおかけ致しますが状況の写真と主にメールまたはお電話にてご連絡ください。 - ご意見やご不明な点などもあれば、お気軽にお問い合わせください。
■ 使用上のご注意
- LEDの保証期間は納入後1年間となります。
- 製品および付属器具、部品は正確に使用、設置してください。
- 製品付属の器具および部品は、不正に改造したり交換したりしないでください。
- LED光源はなるべく直視しないでください。
- 製品付属の器具および部品に大量の水をかけないでください。
- 異常を感じたら速やかに電源を切ってください。
- 高温状態の場所で長時間使用しないでください。
- 設置環境は、基本的に屋内での使用に限られます。屋外での使用には設計されていません。
- 本体および電源コードは、歩行・通行の妨げにならないように設置してください。
- 転倒防止のため、平滑な場所に設置してください。
- 電源コードのコンセントは、適切な部位(プラグ握り部分)を持って扱ってください。
- 本体設置後に異常が発生した場合は直ちに電源を切り、当社までご連絡ください。
サインアーテック ファブリックフレーム®︎のよくあるご質問
- 生地の交換はどのように行うのですか？
- 生地の周囲にはサインアーテックファブリックフレーム®︎（LEDパネル）専用のシリコンを縫い付けています。そのシリコンを、フレームの縁に押し込むようにして設置します。
生地の端にはツマミがあるので、そのツマミを手前に引き出せば簡単に取りはずしが可能となっています。
- 規格サイズはありますか？
- 規格サイズはありません。ご希望のサイズをお伝えください。
- 生地のみでもお願いできますか？
- 生地のみでも制作は可能ですが、他社様のフレームに設置できる保障はできかねますのでご了承ください。
- フレームの色は選べますか？
- 申し訳ございません、フレームはシルバーのみとなっております。
